采用我公司自主發明的專利技術，是國內****臺托輥軸平頭、倒角、挑槽數控自動化專用機床。
1臺設備完成了現行傳統加工方法2臺設備的功能，并且產能還提高了1.5倍，勞動效率提高了3倍，年節約人工工資120000元以上（按每天8小時工作制計算）。
由于采用了變頻技術、數控技術和新工藝，比現行傳統加工方法節電50%以上。
3道加工工序自動完成，設定簡單，普通人員經過短期培訓即可操作。
可后期升級，與我公司的其它托輥軸加工機床組合為TSZX-1型托輥軸數控自動化生產線，把多臺設備多人操作升級為1人操控，提高勞動效率，節省人工費。當今--效率就是企業的生命！

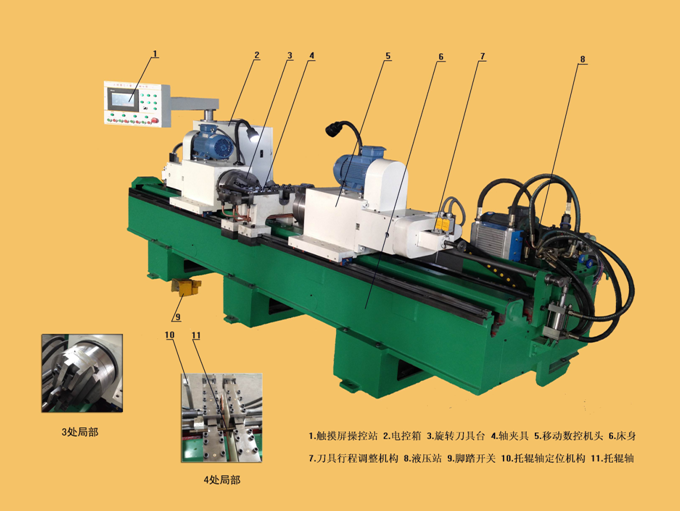

SZDT-Ⅰ型托輥軸平頭倒角切槽數控機床簡介
1 特點
我公司自主研發制造的SZDT-Ⅰ型托輥軸平頭倒角切槽數控機床，具有如下特點：
1.1 采用PLC編程技術、伺服系統執行，是以電動運轉操控為主，液壓為輔的新型托輥軸平頭、倒角、挑槽數控自動化3軸專用機床。
1.2觸摸屏輸入設定，執行機構由伺服系統、滾珠絲杠組成，設備操作簡單，加工精度±0.05。由于加工精度的提高，托輥的設計指標就可以提高，為降低托輥軸向穿動量提供了設備保障。
1.3采用我公司自主發明、國內首創的移動數控機頭專利技術。整個系統自動化程度較高，托輥軸定位、軸夾具壓緊、移動數控機頭連續3次進給、旋轉刀具臺進刀、換刀、軸夾具壓緊松開、旋轉刀具臺退刀、移動數控機頭退出，實現了全程自動化。
1.4 由于采用了變頻技術、數控技術和新工藝，比現行傳統加工方法，在完成同樣加工量的情況下，減少了1臺設備，同時還由電動功能取代了液壓功能，所以，比現行傳統加工方法節電50%以上。
1.5由于前述技術和工藝的采用，比現行傳統加工方法，產能提高了1.5倍，勞動效率提高了3倍，年節約人工工資120000元以上（按每天8小時工作制計算）。
技術參數
序號
參數名稱
單位
參數
備注
1
長×寬×高
mm
5100×1000×1550
2
重量
kg
2300
3
功率配置
kw
2×0.75+1.5＋2×3
4
托輥軸規格
mm
Φ20Φ25Φ30Φ40
5
托輥軸長度
mm
240-2300
6
產能
支/8h
500-750
根據軸直徑
7
操作人數
人
1或兼崗
8
電源
380V 50Hz三相交流電
9
液壓系統壓力
Mpa
4
